【芯片方案】電子墨水屏：電源管理解決方案，助推產品提質增效
電泳式電子墨水（Electrophoretic Ink）技術通稱為電子墨水（Electronic Ink）。將電子墨水涂布在一層塑料薄膜上，再貼覆上薄膜晶體管（TFT）電路，經由驅動IC控制，形成像素圖形，創造了電子紙顯示屏（Electronic Paper Displays，EPD），也常被習稱為墨水屏、水墨屏等，具體而微地形容了這是一塊用墨水，也像墨水制造出的屏幕。
電子墨水屏與其他顯示屏技術最大的不同在于，電子紙是反射式、雙穩態的顯示技術，這使得視覺上近乎與傳統紙張無異，進而實現減少視覺疲勞和節能的顯著優勢，這一特性使電子墨水屏在電子閱讀器、電子標簽、智能辦公本，智能學練本，廣告標牌等應用場景中得到廣泛應用。

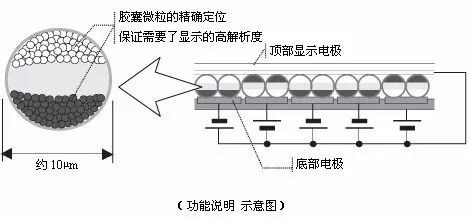

電子墨水主要由大量細小微膠囊（microcapsules）組成，這些微膠囊約為人類頭發直徑大小，每個微膠囊中包含懸浮于澄清液體之中的帶正電荷的白粒子和帶負電荷的黑粒子。當設置電場為正時，白粒子向微膠囊頂部移動，因而呈現白色，同時，黑粒子被拉到微膠囊底部，從而隱藏。如施加相反的電場，黑粒子在膠囊頂部出現，因而呈現黑色。
天鈺科技，依托十年深耕EPD領域的應用經驗，其提供的PMIC解決方案不僅確保了供應鏈的及時響應與產品質量的可靠性，還在EPD電源管理系統中發揮著核心效能。具體而言，F(xiàn)P9931與FP9935系列是天鈺科技針對EPD應用領域的拳頭產品，它們精準對接了市場對高性能EPD電源管理方案的迫切需求，展現了對未來技術趨勢的高度適應性和預見性。
FP9931

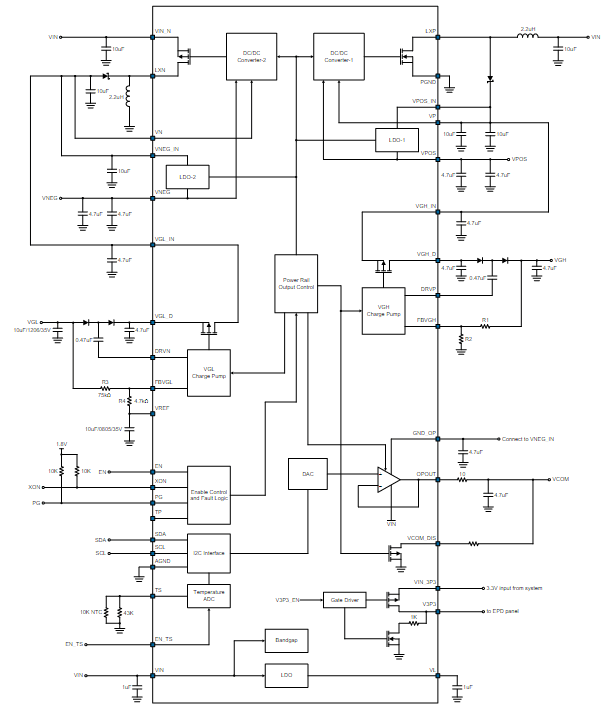

FP9931含有多個高性能的DC-DC轉換器，1個用于正電壓，另一個用于EPD驅動器使用的負電壓。用于EPD驅動器使用的負電壓，一個VCOM緩沖器（單增益OPA），一個正電荷泵和一個負電荷泵，以提供可調節的電壓。
性能特征：
1、2.9V ~ 5.5V 輸入電源電壓
2、+7.04V ~ +15.06V VPOS輸出可調
3、-7.04V ~ -15.06V VNEG 輸出可調
4、+15V ~ +30V VGH 輸出可調
5、-15V ~ -25V VGL 輸出可調
6、軟啟動時間（3ms 至 6ms）可調
7、過溫保護
8、TQFN-40L（5mm*5mm）封裝
9、符合 RoHS 規范
10、溫度范圍：10°C 至 +85°C
FP9935
FP9935提供了一種緊湊型電源解決方案，可提供彩色EPD面板所需的所有電壓。FP9935包括多個高性能DC-DC轉換器（3個用于正電壓，其他用于負電壓，供EPD驅動器使用）、一個VCOM 緩沖器（單增益OPA）、一個正電荷泵和一個負電荷泵，以提供可調節的穩壓輸出電壓。
性能特征：
1、2.9V ~ 5.5V 輸入電源電壓
2、VPOS1/VNEG1±3.5V ~ ±12V 可調輸出
3、VPOS2/VNEG2±6V ~ ±20V 可調輸出
4、VPOS3/VNEG3±9V ~ ±27.5V 可調輸出
4、+10V ~ +40V VGH 輸出可調
5、-15V ~ -40V VGL 輸出可調
6、0V ~ -5V 可調 VCOM 輸出電壓，帶 8 位 DAC
7、可編程軟啟動時間
8、過溫保護
9、TQFN-64L（7mmx7mm）封裝
10、符合 RoHS 規范
11、溫度范圍：10°C 至 +85°C
